螺旋闸门

产品介绍

螺旋阀门是一种粉料、晶粒科及小块物料的流量或输送量的主要控制设备，广泛用于矿山、粮食等行业控制流量变化或迅速切断（物料直径≤50mm）。

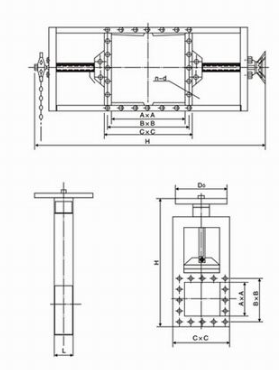

类别	A×A	B×B	C×C	L	H	D0	n-d
单向	200×200	256×256	296×296	100	820	300	8-Ø12
	250×250	306×306	346×346	100	930	340	8-Ø14
	300×300	356×356	396×396	100	1050	380	8-Ø14
	400×400	456×456	496×496	100	1140	445	12-Ø14
	450×450	510×510	556×556	120	1450	530	12-Ø18
	500×500	560×560	606×606	120	1610	580	16-Ø18
双向	600×600	660×660	706×706	120	1830	450	16-Ø18
	700×700	770×770	820×820	140	2130	450	20-Ø18
	800×800	870×870	920×920	140	2440	450	20-Ø18
	900×900	974×974	1030×1030	160	2660	450	24-Ø23
	1000×100	1074×1074	1130×1130	160	2870	450	24-Ø23
说明	LMD-单向	Ⅰ-手轮	链条节数M=0.105X-113[x是丝杆中心离地面高度] 距地面小于1.7米用于手轮大于1.7米用链轮
说明	LMS-双向	Ⅱ-链条	链条节数M=0.105X-113[x是丝杆中心离地面高度] 距地面小于1.7米用于手轮大于1.7米用链轮

注：可来图来样定作非标的螺旋阀门
